随着人们生活品质的提升，地暖已经是装修中必不可少的。地暖在室内形成脚底至头部逐渐递减的温度梯度，给人以脚暖头凉的舒适感，还很符合中医“温足而顶凉”的健身理论，是目前最舒适的采暖方式。

但地暖施工是一项比较复杂的系统工程，很多细节很容易被施工人员忽略，业主呢又不懂，也就更难发现问题了，本文就着重讲解地暖系统施工的工艺流程和注意事项，主要解决以下问题：

1、地暖的标准施工流程到底是怎样的？

2、不同种地板的管道应该如何排布？

3、在施工过程中应该注意哪些方面？

01.

施工前确认

1、面层施工前，填充层应达到面层需要的干燥度，并符合以下标准：

1）施工面层时，不得剔、凿、割、钻和钉填充层，不得向填充层内楔入任何物件；

△直列形布管铺设示意图

2）面层施工，应在填充层达到要求强度后才能进行；

△往复形布管示意图

3）石材、面砖在与内外墙、柱等垂直构件交接处，应留10mm宽伸缩缝；木地板铺设时，应留不小于14mm的伸缩缝。

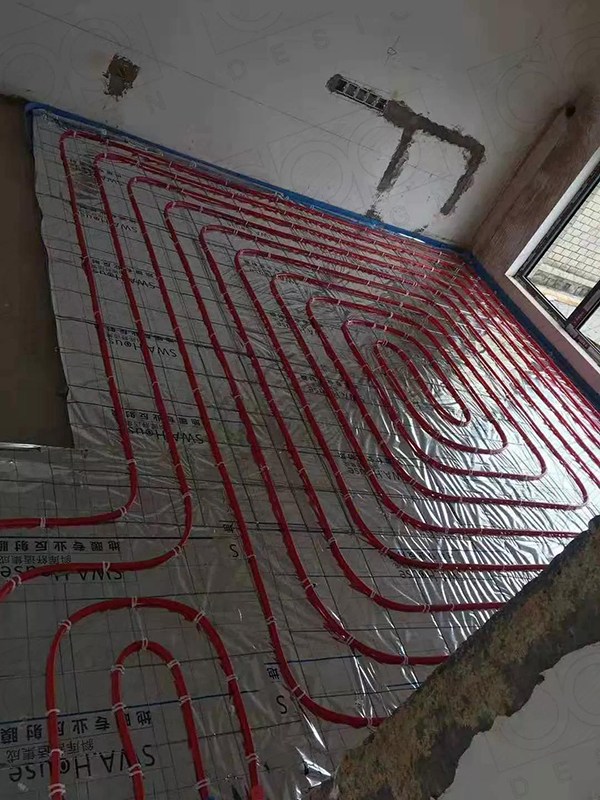

△回形布管铺设示意图

2、明确地暖铺设类型

1）水暖铺设构造

△蓄热干式水暖

△模板湿式水暖

△铝板干式水暖

△混凝土湿式水暖

2）电暖铺设构造

△复合地板下铺设电暖

△实木地板下铺设电暖

△复合地板下铺设碳晶电暖构造

△实木地板下铺电暖构造

02.

地暖施工流程

基层处理→设置防潮层→设置保温带→铺设绝热层→安装分/集水器→设置伸缩缝→铺设塑料管→固定塑料管

1、基层处理

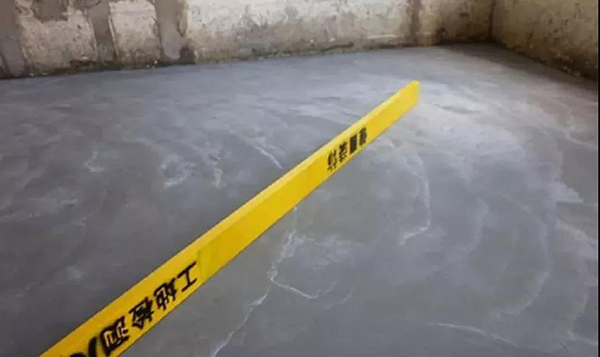

△基层处理

清理场地，确认铺设地板供暖系统区域内的隐蔽工程全部完成并验收；

地面平整，室内粗装修完毕，窗户安装完毕，待铺管地面平整清洁；平整度要求：2m靠尺检查，高低差≤3mm。若不符合条件，应设找平层。

2、设置防潮层

与土壤或室外空气接触的地板处应设置防潮层。

△混凝土填充式热水供暖地面构造

3、设置保温带

在供暖房间所有墙、柱与楼（地）板相交的位置敷设边界保温带。边界保温带应高出精装修地面标高（待精装修地面施工完成后，切除高于地板面以上的边界保温带）。

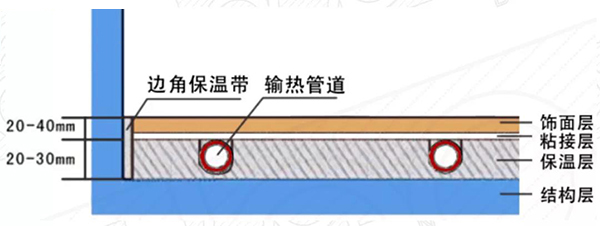

△湿式地暖构造示意图

△干式地暖构造示意图

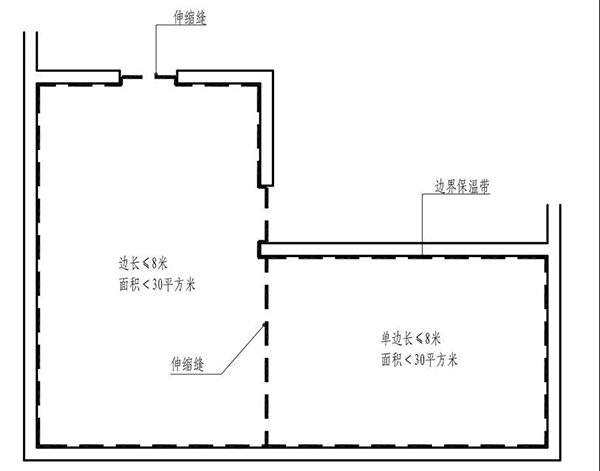

1）除墙边设置边界保温带外，各房间门口处、边长超过8m或面积超过30㎡时、平面突出部分都应设置伸缩缝；

△设置伸缩缝

2）为使被分隔的面积接近，且长边与短边之比不大于2，应按下图设置伸缩缝。

△设置伸缩缝

4、铺设绝热层

△发泡水泥绝热层

绝热层应错缝、严密拼接。当设置保护层时，保护层搭接处至少重叠80mm，并宜用胶带粘牢。

5、安装分/集水器

△分水器安装

1）分/集水器水平安装时，一般宜将分水器安装在上，集水器安装在下，集水器中心距地面不应小于300mm；

2）分/集水器垂直安装时，分/集水器下端距地面应不小于150mm。

6、设置伸缩缝

△地暖现场施工图

穿越伸缩缝的环路应预先穿套管；伸缩缝应从填充层的上边缘做到高出装饰层上表面10~20mm，装饰层敷设完毕后，应裁去多余部分；填充材料采用高发泡聚乙烯泡沫塑料。

伸缩缝设置应注意：

1）一般房间伸缩缝的设置面积小于30㎡

在与墙、柱等垂直构件交接处，应留不间断的伸缩缝，伸缩缝填充材料应采用搭接方式连接，搭接宽度不小于10mm；

伸缩缝填充材料与墙、柱应有可靠的固定措施，与地面连接应紧密，伸缩缝厚度不小于10mm，高度不小于70mm，伸缩缝宜采用高发泡聚乙烯泡沫塑料或缝内满填弹性膨胀膏。

△水暖伸缩缝做法

2）面积在30㎡到50㎡的地面伸缩缝设置

面积在30㎡到50㎡的地面设置伸缩缝时，除执行一般房间的伸缩设置要求外，还应设置内置式膨胀缝，将填充层分隔为不大于20㎡，保证膨胀应力能在小面积范围内得到分解。

△水暖伸缩缝做法

3）大面积的房间伸缩缝的设置

当地面面积超过50㎡或边长超过10m时，就按不大于6m间距设置伸缩缝，伸缩缝宽度不应小于5mm，此伸缩缝在填充层施工时预留，填充层施工时用5mm厚木板至绝热层往上设置，待填充层施工结束后，取出木板后用弹性膨胀膏或玻璃胶填充。

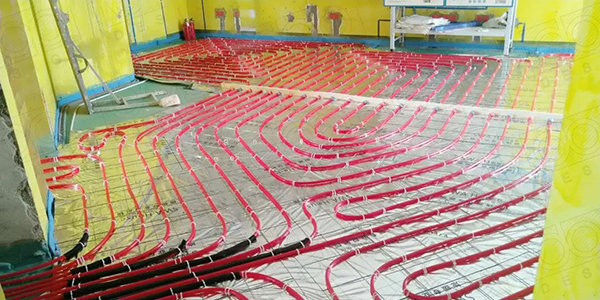

△地暖施工现场图

7、铺设塑料管

△地暖施工现场图

按设计环路连接分/集水器的上、下管口。管道弯曲半径应不小于相关产品标准中规定的最小值。

8、固定塑料管

△地暖施工现场图

管道系统应扣紧以使其水平和竖直位置保持不变，铺设现浇层前后，管道垂直位移应不大于5mm。

塑料管固定点的间距，取决于管材、管道尺寸和系统形式。设计图纸没有要求时，管卡间距不宜大于500mm；大于90°的弯曲管段的两端和中点均应固定。

△施工现场图

固定方式可采用以下几种：

1）用塑料管卡将塑料管直接固定在复合保护层的绝热板上；

2）用扎带将塑料管绑扎在铺设于绝热层表面的钢丝网上；

3）卡在铺设于绝热层表面的专用管架、管卡、管槽上。

03.

安装检查及注意事项

△水暖干式铺贴三维图

1、检验要点

1）检查环路外观：每个并联环路中不应有接头：弯管处的管道截面不应变形。

2）试压：关闭分/集水器前的阀门，从注水排气阀注入清水进行水压试验。试验压力为工作压力的1.5~2倍，但不小于0.6MPa（升压时间不宜少于15分钟）；稳压1h内压力降不大于0.05MPa，且不渗不漏为合格。

2、注意要点

△水暖湿式铺贴三维示意图

1）安装过程中，应防止油漆、沥青或其它化学溶剂污染塑料类管道；应及时封堵管道系统安装间断或完毕的敞口处。

2）塑料管严禁攀踏、用作支撑或借作它用。

3）地板供暖系统的安装工程，不宜与其它施工作业同时交叉进行。混凝土现浇层的浇捣和养护过程中，不得进入踩踏。

4）在混凝土现浇层养护期满后，敷设塑料管的地面，应设置明显标志，加以妥善保护，不得在地面上运行重载荷或放置高温物体。

5）施工完成的地板供暖地面严禁大力敲打、冲击。不得在地面上开孔、剔凿或模入任何物件。
